分析IGBT短路振荡现象的原因与解决方法
日期：2024-03-11 15:50:42 浏览量：251 标签: IGBT检测

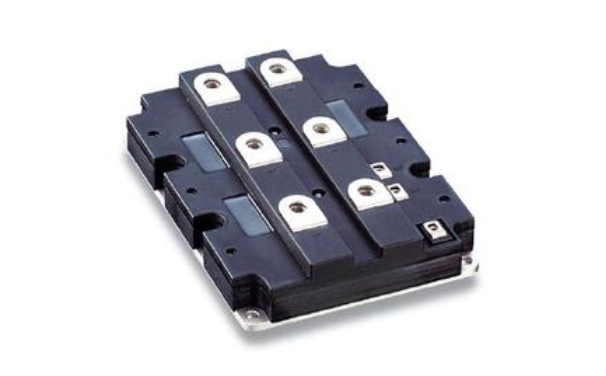

IGBT，即绝缘栅双极晶体管，是一种功率半导体器件，广泛应用于电机驱动、电力转换和能源管理等领域。IGBT的结构包括P+集电极、N-漂移区、P基区和N+发射极。当在栅极和发射极之间施加正电压时，IGBT导通，允许电流从集电极流向发射极。
在短路事件中，IGBT的集电极和发射极之间的电压突然降低，导致器件内部电场分布发生变化。当IGBT发生短路时，集电极电流迅速上升，同时集电极与发射极之间的电压迅速下降。这种快速的电流和电压变化会在器件内部产生强烈的电磁场。这个强烈的电磁场与IGBT的结构相互作用，可能导致电流在器件内部不同区域之间反复振荡，从而产生短路振荡现象。
IGBT的寄生参数，如电感、电容和电阻，在短路事件中起到关键作用。这些寄生参数与器件的电气特性相互作用，可能导致电流和电压的振荡。例如，寄生电感可能导致电流在短路事件中产生突变，进而引发振荡。IGBT在短路振荡过程中会经历快速的电流和电压变化，这会产生大量的热量。这些热量可能导致器件内部的温度迅速上升，进而影响器件的电气特性，加剧振荡现象。
寄生电感，特别是集电极电感，对短路电流的变化率（di/dt）有直接影响。在短路事件中，集电极电流迅速上升，由于电感的存在，这个变化率会产生一个反向的电动势（EMF），这个EMF与电源电压叠加，可能导致电流在器件内部不同区域之间反复振荡。寄生电容，如集电极与发射极之间的电容，也会影响短路振荡。在短路事件中，电压的快速变化会在这些电容上产生电荷的积累和释放，进一步影响电流的变化，加剧振荡现象。
寄生电阻，虽然对振荡的频率和幅度影响较小，但会导致能量的损耗和器件的温升，从而可能改变IGBT的电气特性，间接影响短路振荡。为了减小寄生参数对短路振荡的影响，可以采取一些措施，如优化器件设计，减小寄生电感和电容的值；改进驱动电路，以减少电流的快速变化率；增加保护电路，以在短路事件发生时迅速切断电流，防止振荡的持续。
