百格测试(cross-cut test)-可靠性测试

百格测试用于均匀划出一定规格尺寸的方格，通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度，以‘级’表示。它主要用于有机涂料划格法附着力的测定，不仅适用于实验室，也可用于各种条件下的施工现场。一般而言是测试对象在经过涂装之后测试其附着度的工具。按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。

参考标准 ISO 2409:2013

本国际标准规定了一种试验方法，用以评估当直角格子图案切割到涂层中，穿透到基体时，涂料涂层与基体分离的阻力。除其他因素外，此经验试验程序确定的性能取决于涂层与前一涂层或基材的附着力。但是，此程序不应视为测量附着力的方法。

如果需要测量附着力，可以使用ISO 4624[1]中描述的方法

注1：尽管该试验主要用于实验室，但该试验也适用于现场试验。

所述方法可用作合格/失败测试，或在适当情况下，作为六步分类试验。当应用于多涂层系统时，可以评估涂层的各个层之间的抗分离性。

试验可在成品和/或特殊制备的试样上进行。

尽管该方法适用于硬（如金属）和软（如木材和石膏）基底上的油漆，

这些不同的基底需要不同的试验程序。

该方法不适用于总厚度大于250的涂层或用于纹理涂层。

注2：当该方法应用于设计用于提供粗糙图案表面的涂层时，将产生显示太多变化的结果

百格测试刀具指标

割刀间距：1+0.01mm，2+0.01mm，3+0.01mm。

齿尖宽度：0.05mm。

刀齿间距：1mm/2mm/3mm

漆膜厚度：up to 60μm 适用于硬质（如金属和塑料）基底，间距为1mm

up to 60μm ,2 mm间距，用于软（如木材和石膏）基底/120um/250μm

61μm - 120μm 2mm间距，用于软和硬基底；

121μm-250μm 3mm间距，用于软和硬基底

漆膜超过250μm时，百格测试不适用。

取样

按照ISO 15528的规定，取待测产品的代表性样品。

按照ISO 1513的规定，检查并准备每个样品进行测试

基底

从ISO 1514中描述的基板中选择一种。

面板应平整，无变形。尺寸应允许进行试验

在三个不同的位置进行，彼此之间的距离和从面板边缘的距离不小于5mm。

如果面板由相对较软的材料（如木材）组成，则最小厚度应为10 mm。

如果面板由硬质材料组成，最小厚度应为0.25 mm。

注1：矩形面板，尺寸约为150 mm× 100毫米，已被发现是方便的。

注2：如果面板由木材制成，则纹理的方向和结构会影响测试，一个明显的颗粒将使评估不可能。

5.2制备和涂层

根据ISO 1514制备每个试板，然后按规定方法涂上

被测产品或系统。

5.3干燥

干燥（或炉子）和老化（如适用）每个涂层试板在规定的时间和温度下特定条件。

5.4涂层厚度

按照ISO 2808中规定的程序之一，确定干燥涂层的厚度（以微米计）。在或尽可能接近要进行横切口的位置进行测量。厚度测定的次数取决于所用的方法

工作原理

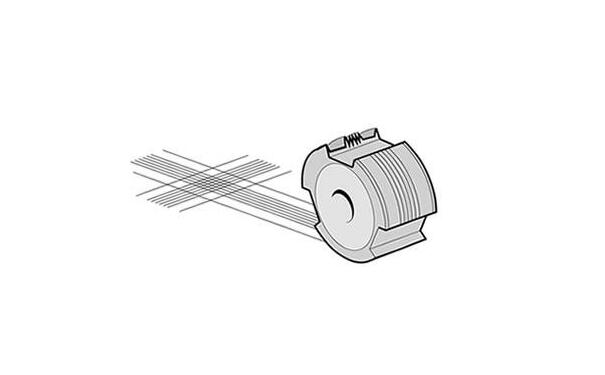

百格刀以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。主要适用于有机涂料划格法附着力的测定。不仅适用于实验室，也可用于各种条件下的施工现场。

等级

ISO等级：0

切口的边缘完全光滑，格子边缘没有任何剥落。

ISO等级：1

在切口的相交处有小片剥落，划格区内实际破损不超过5%。

ISO等级：2

切口的边缘和/或相交处有被剥落，其面积大于5%，但不到15%。

ISO等级：3

沿切口边缘有部分剥落或整大片剥落，及/或者部分格子被整片剥落。被剥落的面积超过15%，但不到35%。

ISO等级：4

切口边缘大片剥落/或者一些方格部分部分或全部剥落，其面积大于划格区的35%，但不超过65%。

ISO等级：5

超过上一等级

操作

1、试片必须按ISO R1514及ISO 2808的规定制备。

2、将试片放置在有足够硬度的平板上。

3、手持划格器手柄,使多刃切割刀垂直于试片平面。

4、以均匀的压力,平稳的不颤动的手法和20-50mm/s的切割速度割划。

5、将试片旋转90度角,在所割的切口上重复以上操作,以使形成格阵图形。

6、用软毛刷沿格阵图形的两对角线轻轻地向后5次,向前5次的刷试片。

7、试验至少在试片的三个不同位置上完成,如果三个位置的试验结果不同,应在多于三个位置上重复试验,同时记录全部结果。

8、如需要换多刃切割刀,可用螺丝刀体上两个螺丝旋松,换上所用的刀,把刀刃口部位贴于手柄一侧,将螺丝旋紧。

注意事项

1、所有切口应穿透涂层,但切入底材不得太深。

2、如因涂层厚而不能穿透到底材,则该试验无效,但应在试验报告中说明。

3、情况下或有特殊要求时须配合胶带法测定。胶带一般是25mm宽的半透明胶带,背材为聚酯薄膜或醋酸纤维。将胶带贴在整个划格上,然后以最小角度撕下,结果可用漆膜表面积的经例来求得。

4、试验应在温度23±2℃和相对湿度50±5%中进行。

百格测试标准

1.根据ISO2409-1992标准设计制造的。

2.适用于GB/T9286-98、BS 3900 E6/ASTM D3359。
