芯片测试之“神奇”的LED灯

日期:2024-03-08 16:42:00 浏览量:507 标签: 芯片测试

随着LED照明技术的迅速发展,LED照明产品的稳定性、使用寿命、智能化、显指、光效等性能指标日趋成熟,达到满足市场需求状态,LED照明产品已不仅仅满足一般照明需求,而是根据应用场景的不同,衍生出各种应用领域,市场范围不断扩展及延伸。随着技术的不断成熟以及价格的进一步降低,近年来LED照明产品在家居照明、工业照明等诸多领域亦逐步渗透,形成潜力巨大的应用市场。未来,随着景观照明、汽车照明等细分行业的发展,LED照明市场需求仍将保持快速增长。

最近收到客户送检一款智能外控集成 LED 光源(型号:WS2812B),就让我们通过功能测试给大家分享智能LED灯的“神奇”之处。

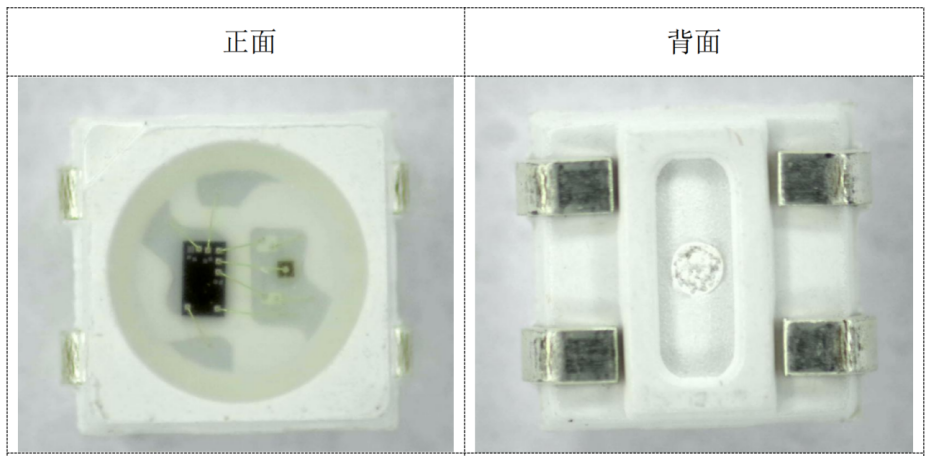

WS2812B是一个集控制电路与发光电路于一体的智能外控LED光源。具有较小体积,其外型尺寸与3535LED灯珠相同,每个元件即为一个像素点。

芯片测试之“神奇”的LED灯

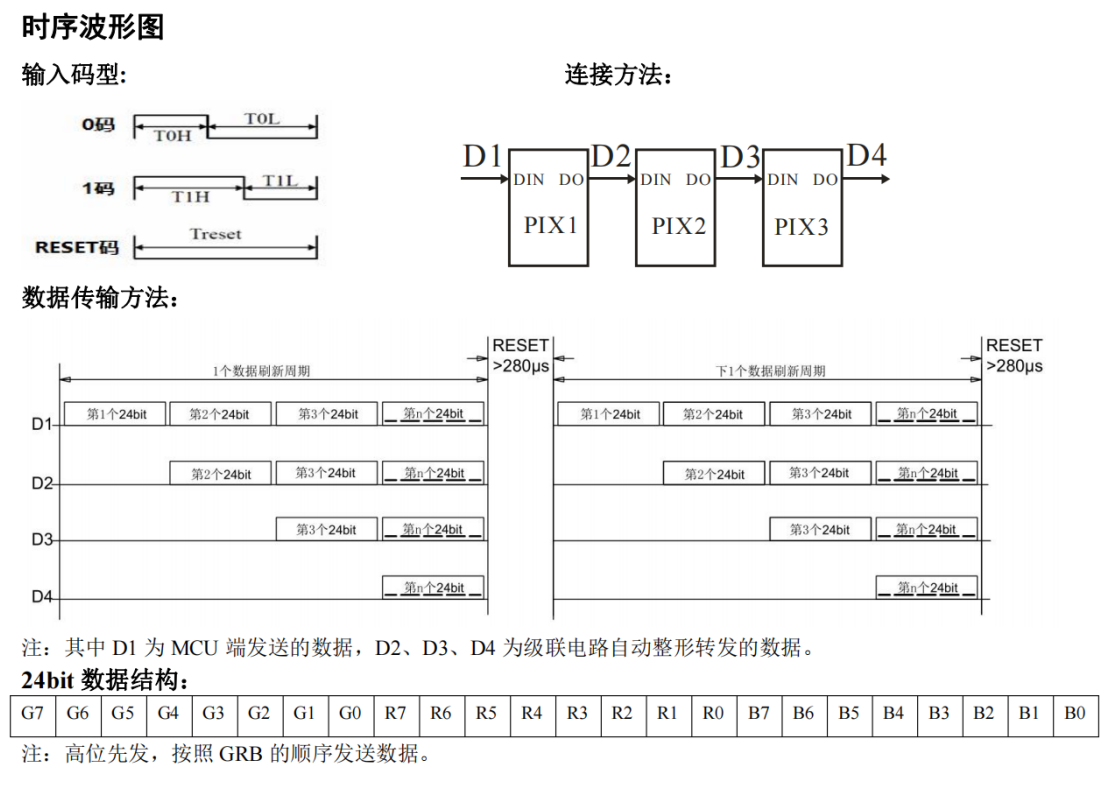

数据协议采用单线归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit。

芯片测试之“神奇”的LED灯

通过上述信息可以了解到:

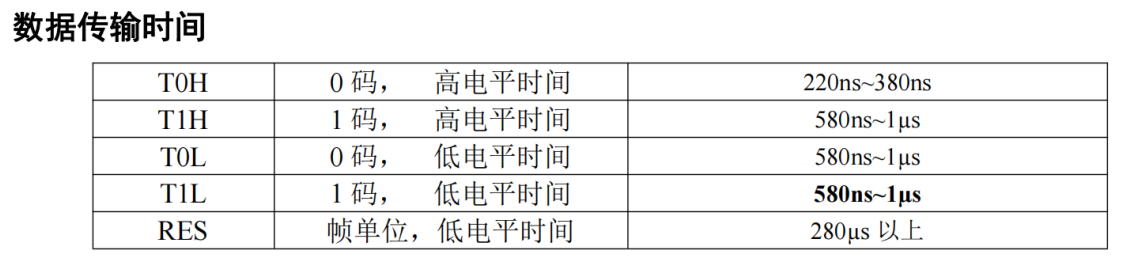

1.T0H高电平及TOL低电平组合成“0码”,T1H高电平及T1L低电平组合成“1码”,高/低电平时间需严格按照规格书要求设置。

2.LED灯可采用级联方式,先对首先送过来的24bit数据像素点锁存到内部的数据锁存器,剩余数据则采用相同方式通过DO端口传输被锁存到下个LED灯。

3.24bit数据结构:绿灯(G0-G7),红灯(R0-R7),蓝灯(B0-B7)。

了解LED灯的工作原理之后,那就让我们用专业的功能测试机台验证下,首先按规格书要求可设定测试条件(VDD = 5V,VIH = 3.5V,VIL = 1.5V),时间参数设定如下:

芯片测试之“神奇”的LED灯

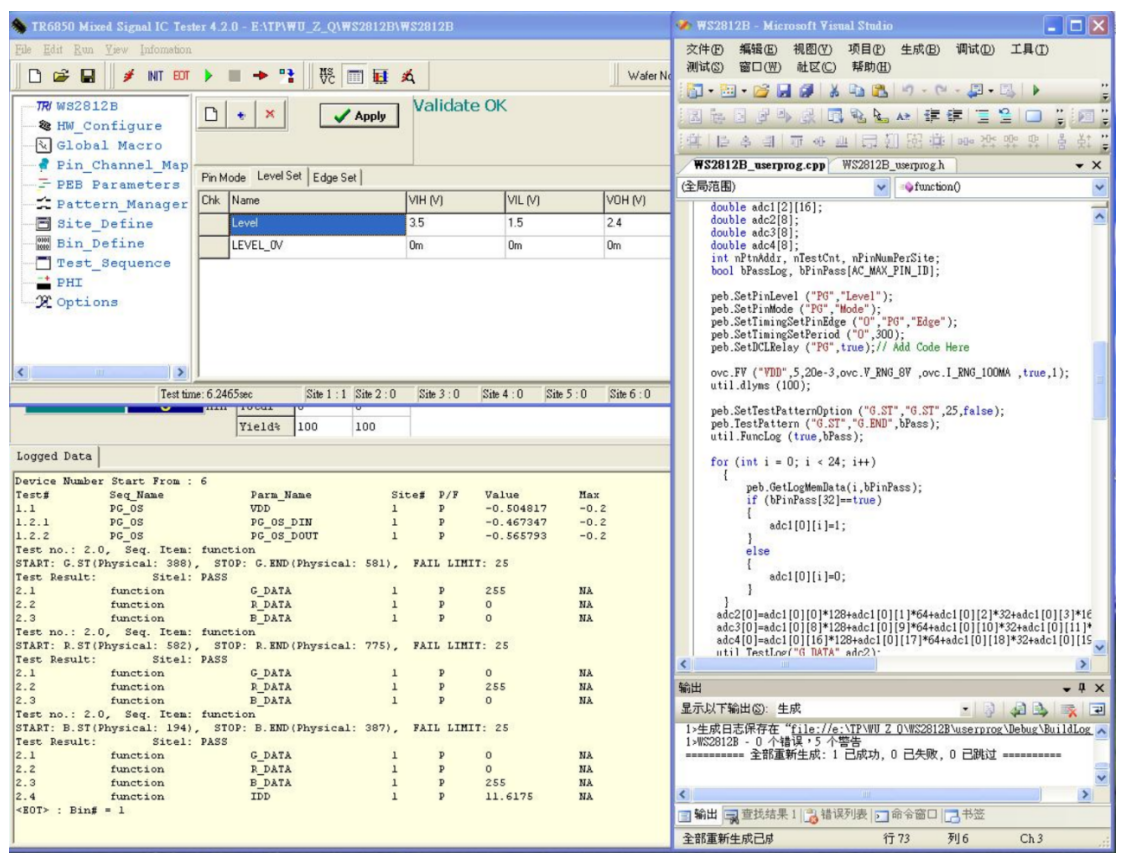

测试界面:

芯片测试之“神奇”的LED灯

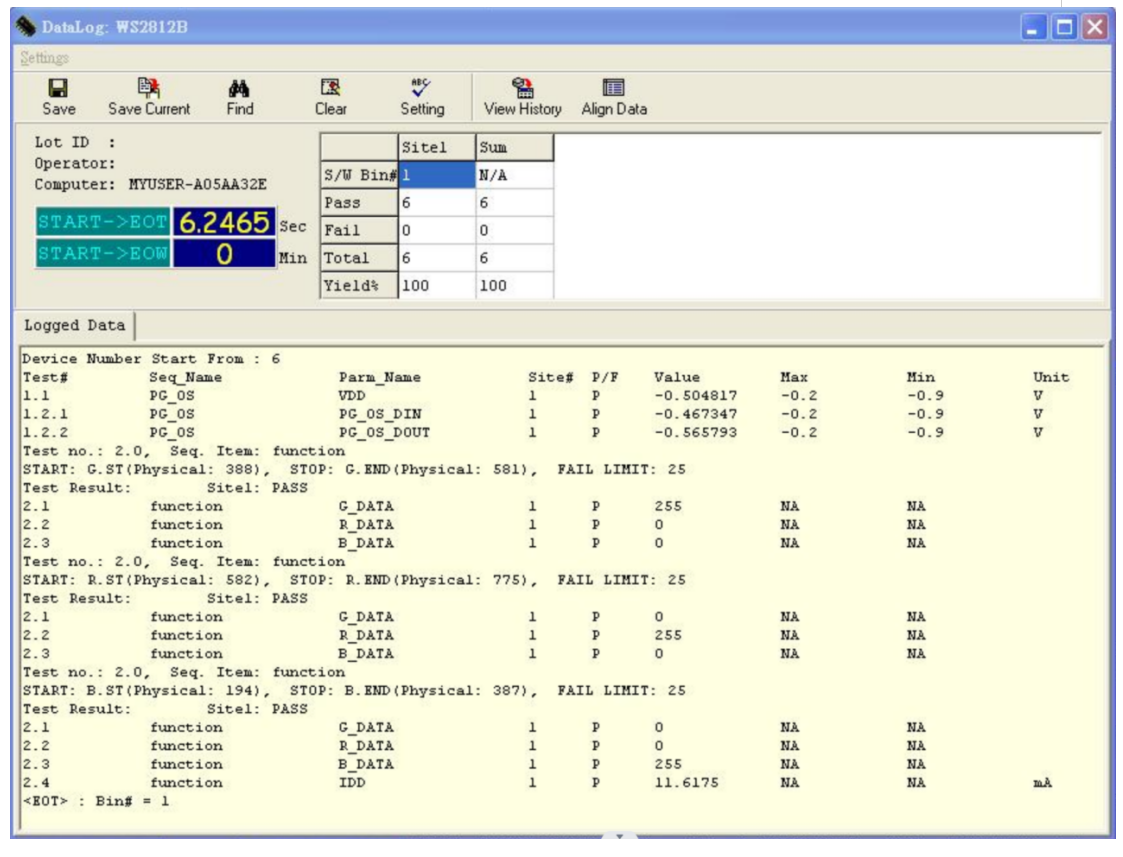

测试结果:

芯片测试之“神奇”的LED灯

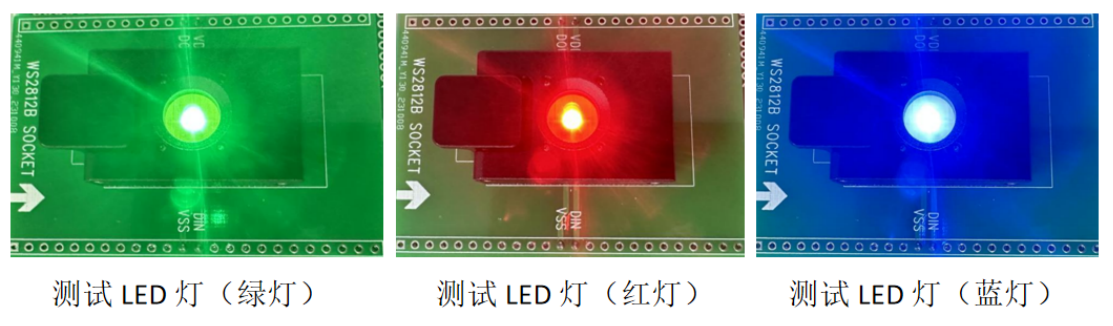

LED亮灯效果:

芯片测试之“神奇”的LED灯

此次测试我们验证了三基色(红、绿、蓝)颜色显示效果以及级联数据传递的正确性,但该LED可实现256级亮度显示,可完成16777216种颜色的全真色彩显示。电气参数方面验证了电源电压、电源电流 、高电平输入、低电平输入等参数,想了解更过关于LED灯测试方面知识的小伙伴,可关注官方微信公众号,私信我们哦!
