如何判断IGBT功率管的好坏？
日期：2024-03-11 15:50:54 浏览量：203 标签: IGBT检测

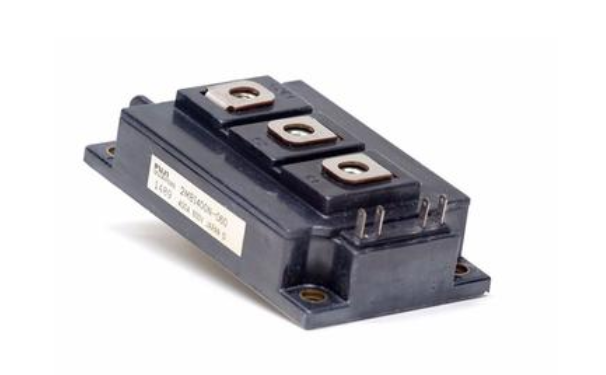

随着电力电子技术越来越先进和高效，IGBT已成为工业应用的热门选择。IGBT（绝缘栅双极晶体管）是一种三端半导体器件，支持高电压和高电流应用，同时提供快速开关速度。与任何其他电子设备一样，IGBT也会经历性能退化，并可能因各种因素而失效。因此，在将IGBT用于电力电子电路之前，测试IGBT的良好或不良状态至关重要，以防止对设备造成任何潜在的灾难性损坏，避免损失资金。在这篇文章中，我们将讨论用于测试IGBT良好或不良状态的各种方法。
测试IGBT：
有多种方法可用于测试IGBT的良好或不良状态，包括：
1.外观检查：
在这种方法中，我们将对IGBT进行目视检查，并检查是否有任何物理损坏或变色的迹象。检查是否有任何可见的损坏或变色迹象是确保IGBT处于正常状态的最快方法。
2.万用表测试：
万用表是用来测试IGBT好坏的最常见、最简单的工具之一。万用表测试可以确定IGBT是否导通。
可以按照以下步骤使用万用表测试IGBT：
步骤1：关闭电源，从电路板上取下IGBT。
步骤2：将万用表设置为二极管测试模式。
步骤3：将万用表引线接触IGBT的栅极和发射极引脚。
步骤4：一个好的IGBT将产生大约在0.6V到1V之间的小电压降，而一个损坏或故障的IGBT将不会产生任何电压。
步骤5：对IGBT的集电极和发射极引脚执行相同的步骤。
3.静态试验：
静态特性测试有助于确定IGBT的电气特性以及它在不同条件下的工作方式。您可能需要检查以下参数：
连续性测试-它检查设备的整体电气连续性，以确保没有开路或缺陷。
泄漏电流测试-此测试有助于检查设备关闭时泄漏的电流量。
栅极电压测试-此测试检查开启/关闭IGBT所需的电压。
集电极-发射极电压测试-该测试检查IGBT在故障前可以处理的最大电压。
4.动态试验：
动态测试评估IGBT的开关特性，测量器件的导通和关断速度。它还有助于检查器件对快速电压瞬变的响应。
可以按照以下步骤测试IGBT的动态特性：
步骤1：向IGBT的栅极施加正电压。
步骤2：观察设备两端的电压降。
步骤3：向栅极施加负电压以关闭IGBT。
步骤4：观察电压衰减时间，确保设备在指定的时间范围内关闭。
5.电流和电压测量：
IGBT的电流和电压特性也有助于确定其良好或不良状态。您可以使用各种工具来测量这些参数，包括示波器或钳形仪表。示波器测试有助于测量IGBT的电压和电流波形，并确保它们在预期范围内。
总结，IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是电力电子应用中非常重要的半导体器件。因此，在将其用于电力电子电路之前，测试其良好或不良状态对于防止任何潜在事故、设备损坏和资金损失至关重要。本文讨论的各种方法，包括目视检查、万用表测试、静态、动态测试、电流和电压测量测试，为测试IGBT的良好或不良状态提供了一种全面的方法。熟悉这些技术以确保IGBT按预期运行，并检查设备的规格以确保在其最大限度内运行。
