什么是回流焊？其原理及工艺介绍
日期：2024-04-12 11:42:47 浏览量：194 标签: 回流焊
回流焊是一种常见的表面贴装技术，用于在电子产品制造中将表面贴装元件（SMD）焊接到印刷电路板（PCB）上。回流焊的过程是将贴装元件放置在PCB上，然后将整个装配件送入回流炉中进行加热，使焊膏熔化并将贴装元件焊接到PCB上。
一、回流焊原理介绍

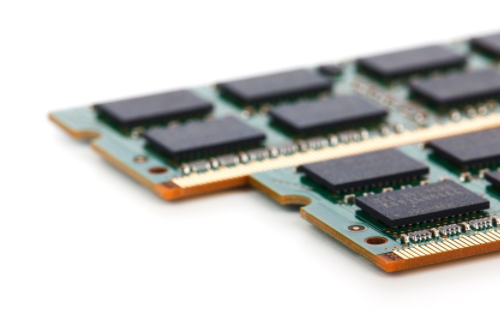

回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的，这种设备的内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。这种工艺的优势是温度易于控制，焊接过程中还能避免氧化，制造成本也更容易控制。
回流焊技术在电子制造领域并不陌生，我们电脑内使用的各种板卡上的元件都是通过这种工艺焊接到线路板上的。这种设备的内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。
_20240412114059_920.png "什么是回流焊？其原理及工艺介绍")
二、回流焊工艺
回流焊加工的为表面贴装的板，其流程比较复杂，可分为两种：单面贴装、双面贴装。
1、单面贴装
预涂锡膏 →贴片(分为手工贴装和机器自动贴装) → 回流焊 → 检查及电测试。
2、双面贴装
A面预涂锡膏 → 贴片(分为手工贴装和机器自动贴装) → 回流焊 →B面预涂锡膏 →贴片(分为手工贴装和机器自动贴装)→ 回流焊 → 检查及电测试。
三、回流焊工艺发展
1.热板(Hot-plate)及推板式热板传导回流焊：
这类回流焊炉依靠传送带或推板下的热源加热，通过热传导的方式加热基板上的元件，用于采用陶瓷(Al2O3)基板厚膜电路的单面组装，陶瓷基板上只有贴放在传送带上才能得到足够的热量，其结构简单，价格便宜。我国的一些厚膜电路厂在80年代初曾引进过此类设备。
2. 红外线辐射回流焊：
此类回流焊炉也多为传送带式，但传送带仅起支托、传送基板的作用，其加热方式主要依红外线热源以辐射方式加热，炉膛内的温度比前一种方式均匀，网孔较大，适于对双面组装的基板进行回流焊接加热。这类回流焊炉可以说是回流焊炉的基本型。在我国使用的很多，价格也比较便宜。
3. 红外加热风(Hot air)回流焊：
这类回流焊炉是在IR炉的基础上加上热风使炉内温度更均匀，单纯使用红外辐射加热时，人们发现在同样的加热环境内，不同材料及颜色吸收热量是不同的，即(1)式中Q值是不同的，因而引起的温升ΔT也不同，例如IC等SMD的封装是黑色的酚醛或环氧，而引线是白色的金属，单纯加热时，引线的温度低于其黑色的SMD本体。加上热风后可使温度更均匀，而克服吸热差异及阴影不良情况，IR + Hot air的回流焊炉在国际上曾使用得很普遍。
4. 充氮(N2)回流焊：
随着组装密度的提高，精细间距(Fine pitch)组装技术的出现，产生了充氮回流焊工艺和设备，改善了回流焊的质量和成品率，已成为回流焊的发展方向。氮气回流焊有以下优点：
(1) 防止减少氧化
(2) 提高焊接润湿力，加快润湿速度
(3) 减少锡球的产生，避免桥接，得到列好的焊接质量
四、回流焊相关知识
1、回流焊预热
该区域的目的是把室温的PCB尽快加热，以达到第二个特定目标，但升温速率要控制在适当范围以内，如果过快，会产生热冲击，电路板和元件都可能受损;过慢，则溶剂挥发不充分，影响焊接质量。由于加热速度较快，在温区的后段SMA内的温差较大。为防止热冲击对元件的损伤，一般规定最大速度为4℃/s。然而,通常上升速率设定为1-3℃/s。典型的升温速率为2℃/s。
2、回流焊保温
保温段是指温度从120—150℃升至焊膏熔点的区域。其主要目的是使SMA内各元件的温度趋于稳定，尽量减少温差。在这个区域里给予足够的时间使较大元件的温度赶上较小元件，并保证焊膏中的助焊剂得到充分挥发。到保温段结束，焊盘、焊料球及元件引脚上的氧化物被除去，整个电路板的温度达到平衡。应注意的是SMA上所有元件在这一段结束时应具有相同的温度，否则进入到回流段将会因为各部分温度不均产生各种不良焊接现象。
3、回流焊的回流
在这一区域里加热器的温度设臵得最高，使组件的温度快速上升至峰值温度。在回流段其焊接峰值温度视所用焊膏的不同而不同，一般推荐为焊膏的熔点温度加20-40℃。对于熔点为183℃的焊膏和熔点为179℃的Sn62/Pb36/Ag2焊膏，峰值温度一般为210-230℃，再流时间不要过长，以防对SMA造成不良影响。理想的温度曲线是超过焊锡熔点的“尖端区”覆盖的面积最小。
