电子元器件外观缺陷检测非常重要，因为这些产品通常体积小，质量要求高，难以通过人工批量检测。同时，由于芯片的体积小、精度高，因此外观检测一直是行业痛点，仍需大量人工检测。为增进大家对芯片缺陷检测的认识，以下是小编整理的IC外观缺陷检测方案流程相关内容，希望能给您带来参考与帮助。

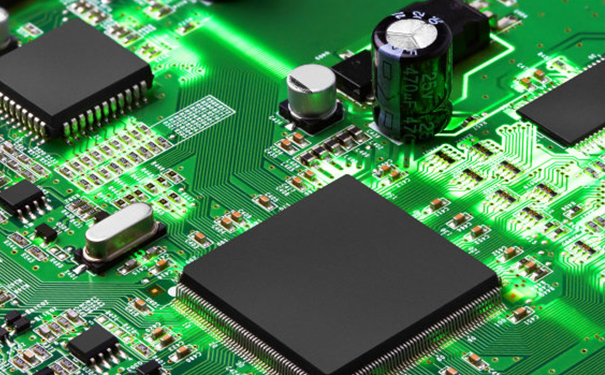

_20230322150520_918.jpg "芯片缺陷检测 IC外观缺陷检测方案流程有哪些？")
IC外观缺陷检测方案通常包括以下几个步骤：
图像获取
通过相机等设备获取待检测IC的外观图像。图像获取要求图像质量清晰，光线均匀，角度合适，避免遮挡、反光等因素干扰图像获取。
图像处理
对获取的IC外观图像进行预处理，包括去除背景干扰、平滑滤波、图像增强等操作。预处理可以提高图像的质量，使后续检测更加准确。
特征提取
从预处理后的图像中提取出IC的特征，包括标识、外形、尺寸等特征。特征提取要求对IC特征有深入的了解，对图像处理算法有一定的熟练掌握，以提高特征提取的准确性和效率。
特征匹配
将提取出的IC特征与已知标准进行比对，判断IC是否存在缺陷。特征匹配要求建立完备的数据库，包括各种类型的IC特征和对应的标准，以提高匹配的准确性和覆盖范围。
缺陷分类
将检测出的IC缺陷进行分类，包括表面缺陷、尺寸偏差、标识错误等，以便进行后续处理和统计分析。
总结，IC外观缺陷检测方案需要依靠先进的图像处理技术和算法，结合丰富的IC数据库和经验知识，才能够高效准确地检测IC的外观缺陷，保证IC产品的质量和可靠性。我公司拥有专业工程师及行业精英团队，建有标准化实验室3个，实验室面积1800平米以上，可承接电子元器件测试验证、IC真假鉴别，产品设计选料、失效分析，功能检测、工厂来料检验以及编带等多种测试项目。
