电子元器件焊接基础知识及注意事项
日期：2023-02-03 18:05:53 浏览量：916 标签: 元器件焊接
电子元器件是电子元件和电小型的机器、仪器的组成部分，其本身常由若干零件构成，可以在同类产品中通用;常指电器、无线电、仪表等工业的某些零件，如电容、晶体管、游丝、发条等子器件的总称。接下来创芯网站将为大家介绍一些关于电子元器件的焊接要点。

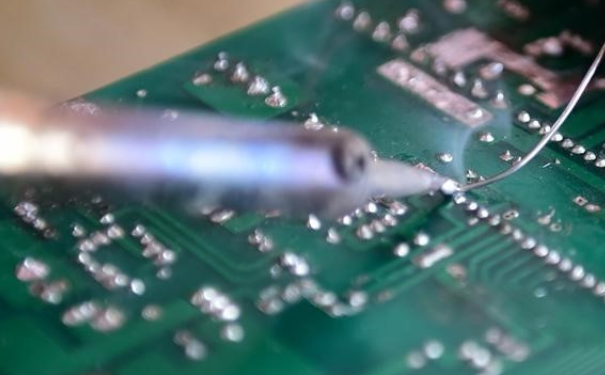

电子元器件是电子信息设备的细胞，板级电路组装技术是制造电子设备的基础。不同类型的电子元器件的出现总会导致板级电路组装技术的一场革命。用电烙铁焊接元件是基本的装配工艺，它对保证电子产品的质量起着关键的作用。
(1)电阻器焊接
按图将电阻器准确装人规定位置。要求标记向上，字向一致。装完同一种规格后再装另一种规格，尽量使电阻器的高低一致。焊完后将露在印制电路板表面多余引脚齐根剪去。
(2)电容器焊接
将电容器按图装人规定位置，并注意有极性电容器其“+”与“-”极不能接错，电容器上的标记方向要易看可见。先装玻璃釉电容器、有机介质电容器、瓷介电容器，再装电解电容器。
(3)二极管的焊接
二极管焊接要注意以下几点：1、注意阳极阴极的极性，不能装错;2、型号标记要易看可见;3、焊接立式二极管时，对短的引线焊接时间不能超过2S。
(4)三极管焊接
注意e、b、c三引线位置插接正确;焊接时间尽可能短，焊接时用镊子夹住引线脚，以利散热。焊接大功率三极管时，若需加装散热片，应将接触面平整、打磨光滑后再紧固，若要求加垫绝缘薄膜时，切勿忘记加薄膜。管脚与电路板上需连接时，要用塑料导线。
(5)集成电路焊接
先按图纸要求，检查型号、引脚位置是否符合要求。焊接时先焊边沿的二只引脚，以使其定位，然后再从左到右自上而下逐个焊接。
对于电容器、二极管、三极管露在印制电路板面上多余引脚均需齐根剪去。
焊接注意事项:
1. 焊接最好是松香、松香油或无酸性焊剂。不能用酸性焊剂，否则会把焊接的地方腐蚀掉。
2. 焊接前，把需要焊接的地方先用小刀刮净，使它显出金属光泽，涂上焊剂，再涂上一层焊锡。
3. 焊接时电烙铁应有足够的热量，才能保证焊接质量，防止虚焊和日久脱焊。
4. 烙铁在焊接处停留的时间不宜过长。
5. 烙铁离开焊接处后，被焊接的零件不能立即移动，否则因焊锡尚未凝固而使零件容易脱焊。
6. 对接的元件接线最好先绞和后再上锡。
7. 在焊接晶体管等怕高温器件时，最好用小平嘴钳或镊子夹住晶体管的引出脚，焊接时还要掌握时间。
8. 半导体元件的焊接最好采用较细的低温焊丝，焊接时间要短。
