电子元器件无损检测是什么?无损检测方法及标准

日期:2021-08-03 17:34:00 浏览量:2961 标签: 无损检测 电子元器件检测

目录

简介

意义

应用领域

检测方法

 常见手段

 样品需求

检测标准




无损检测简介

无损检测是指在不损害被检测对象使用性能,不伤害被检测对象内部组织的前提下,利用材料内部结构异常或缺陷存在引起的热、声、光、电、磁等反 应的变化,对试件内部及表面的结构、性质、状态及缺陷的类型、数量、形状、位置、尺寸进行检查和测试的方法。


无损检测意义

在不破坏被测对象的情况下,通过测量上述变化来帮助企业更全面、直接和深入的了解评价被检测的材料和设备构件的性质、状态、质量或内部结构等实际状况,有助于监控产品质量,改善工艺。


应用领域

PCB&PCBA、FPC、电子电器、电子元器件、塑胶材料、汽车材料及零部件、医疗器械、院校/科研产品、军工国防等。


无损检测的方法

无损检测方法很多据美国国家宇航局调研分析,认为可分为六大类约70余种。但在实际应用中比较常见的有以下几种:

(1)常规无损检测方法有:超声检测、射线检测、磁粉检测、渗透检验、涡流检测。

(2)非常规无损检测技术有:声发射、泄漏检测、光全息照相、红外热成像、微波检测。

应用对象主要是各类材料(金属、非金属等)、各种工件(焊接件、锻件、铸件等)、各种工程(道路建设、水坝建设、桥梁建设、机场建设等)。


无损检测常见手段

1.CT检测

CT技术能准确快速地再现物体内部的三维立体结构,能够定量地提供物体内部的物理、力学等特性,如缺陷的位置及尺寸、密度的变化及水平、异型结构的型状及精确尺寸,物体内部的杂质及分布等。

目的:不破坏零件的前提下重建零件从内而外的完整三维模型;材料缺陷分析、失效形式分析、几何与形位公差测量及装配正确性。

应用范围:电子元器件、高精密元器件、PCB/PCBA等。

工业CT检测应用项目:缺陷分析、尺寸测量、CAD数模比对

测试步骤:确认样品类型/材料→放置测量装置中→快速扫描→图像整体透视、任意面剖视→缺陷分析


2.X-Ray检测

X-Ray是利用阴极射线管产生高能量电子与金属靶撞击,在撞击过程中,因电子突然减速,其损失的动能会以X-Ray形式放出。而对于样品无法以外观方式检测的位置,利用纪录X-Ray穿透不同密度物质后其光强度的变化,产生的对比效果可形成影像即可显示出待测物之内部结构,进而可在不破坏待测物的情况下观察待测物内部有问题的区域。

目的:金属材料及零部件、塑胶材料及零部件、电子元器件、电子组件、LED元件等内部的裂纹、异物的缺陷检测,BGA、线路板等内部位移的分析;判别空焊,虚焊等BGA焊接缺陷,微电子系统和胶封元件,电缆,装具,塑料件内部情况分析。

应用范围:金属材料及零部件、塑胶材料及零部件、电子元器件、电子组件、LED元件等内部的裂纹、异物的缺陷检测,BGA、线路板等内部位移的分析;判别空焊,虚焊等BGA焊接缺陷,微电子系统和胶封元件,电缆,装具,塑料件内部情况分析等。

测试步骤:确认样品类型/材料→样品放入X-Ray设备检测→图片判断分析→标注缺陷类型和位置。

依据标准:IPC-A-610 ,GJB 548B


3.超声波扫描(C-SAM)

无损检测电子元器件、LED、金属基板的分层、裂纹等缺陷(裂纹、分层、空洞等);通过图像对比度判别材料内部声阻抗差异、确定缺陷形状和尺寸、确定缺陷方位。

应用范围:塑料封装IC、晶片、PCB、LED等。


无损检测样品要求

CT:一般要求样品尺寸不大于50mmx50mm。

X—Ray:不大于300mmx300mm

C-SAM:无特殊要求


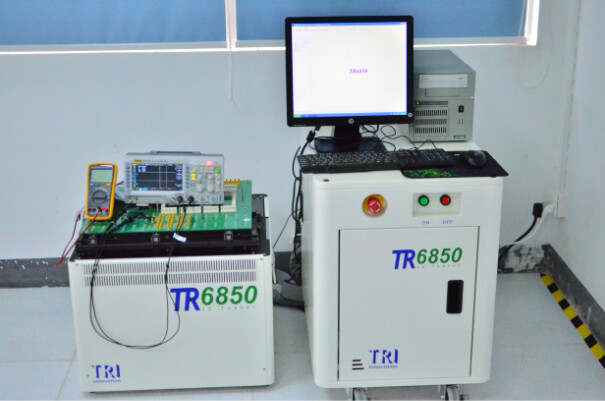

电子元器件无损检测是什么?无损检测方法及标准


无损检测标准大全

(1)通用与综合

GB/T 5616-1985 常规无损探伤应用导则

GB/T 6417-1986 金属溶化焊焊缝缺陷分类及说明

GB/T 9445-1999 无损检测人员资格鉴定与认证

GB/T 12469-1990 焊接质量保证钢熔化焊接头的要求和缺陷分类

GB/T 14693-1993 焊缝无损检测符号

JB 4730-1994 压力容器无损检测

JB/T 5000.14-1998 重型机械通用技术条件 铸钢件无损探伤

JB/T 5000.15-1998 重型机械通用技术条件 锻钢件无损探伤

JB/T 7406.2-1994 试验机术语 无损检测仪器

JB/T 9095-1999 离心机、分离机锻焊件常规无损探伤技术规范

JB/T 10059-1999 试验机与无损检测仪器 型号编制方法


(2)表面方法

GB/T 5097-1985 黑光源的间接评定方法

GB/T 9443-1988 铸钢件渗透探伤及缺陷显示迹痕的评级方法

GB/T 9444-1988 铸钢件磁粉探伤及质量评级方法

GB/T 10121-1988 钢材塔形发纹磁粉检验方法

GB/T 12604.3-1990 无损检测术语 渗透检测

GB/T 12604.5-1990 无损检测术语 磁粉检测

GB/T 15147-1994 核燃料组件零部件的渗透检验方法

GB/T 15822-1995 磁粉探伤方法

GB/T 16673-1996 无损检测用黑光源(UV-A)辐射的测量

GB/T 17455-1998 无损检测 表面检查的金相复制件技术

GB/T 18851-2002 无损检测 渗透检验 标准试块

JB/T 5391-1991 铁路机车车辆滚动轴承零件磁粉探伤规程

JB/T 5442-1991 压缩机重要零件的磁粉探伤

JB/T 6061-1992 焊缝磁粉检验方法和缺陷磁痕的分级

JB/T 6062-1992 焊缝渗透检验方法和缺陷迹痕的分级

JB/T 6063-1992 磁粉探伤用磁粉技术条件

JB/T 6064-1992 渗透探伤用镀铬试块技术条件

JB/T 6065-1992 磁粉探伤用标准试片

JB/T 6066-1992 磁粉探伤用标准试块

JB/T 6439-1992 阀门受压铸钢件磁粉探伤检验

JB/T 6719-1993 内燃机进、排气门 磁粉探伤

JB/T 6722-1993 内燃机连杆 磁粉探伤

JB/T 6729-1993 内燃机曲轴、凸轮轴 磁粉探伤

JB/T 6870-1993 旋转磁场探伤仪 技术条件

JB/T 6902-1993 阀门铸钢件液体渗透探伤

JB/T 6912-1993 泵产品零件无损检测磁粉探伤

JB/T 7367-1994 圆柱螺旋压缩弹簧磁粉探伤方法

JB/T 7411-1994 电磁轭探伤仪 技术条件

JB/T 7523-1994 渗透检验用材料 技术要求

JB/T 8118.3-1999 内燃机 活塞销 磁粉探伤技术条件

JB/T 8290-1998 磁粉探伤机

JB/T 8466-1996 锻钢件液体渗透检验方法

JB/T 8468-1996 锻钢件磁粉检验方法

JB/T 8543.2-1997 泵产品零件无损检测渗透检测

JB/T 9213-1999 无损检测 渗透检查 A型对比试块

JB/T 9216-1999 控制渗透探伤材料质量的方法

JB/T 9218-1999 渗透探伤方法

JB/T 9628-1999 汽轮机叶片 磁粉探伤方法

JB/T 9630.1-1999 汽轮机铸钢件 磁粉探伤及质量分级方法

JB/T 9736-1999 喷油嘴偶件、柱塞偶件、出油阀偶件 磁粉探伤方法

JB/T 9743-1999 内燃机 连杆螺栓 磁粉探伤技术条件

JB/T 9744-1999 内燃机零、部件 磁粉探伤方法

JB/T 10338-2002 滚动轴承零件磁粉探伤规程


(3)辐射方法

GB/T 3323-1987 钢熔化焊对接接头射线照相和质量分级

GB 4792-1984 放射卫生防护基本标准

GB/T 4835-1984 辐射防护用携带式 X、γ辐射剂量率仪和监测仪

GB 5294-1985 放射工作人员个人剂量监测方法

GB/T 5677-1985 铸钢件射线照相及底片等级分类方法

GB/T 9582-1998 工业射线胶片ISO感光度和平均斜率的测定(用X和γ射线曝光)

GB 10252-1988 钴-60辐照装置的辐射防护与安全标准

GB/T 11346-1989 铝合金铸件X 射线照相检验针孔(圆形)分级

GB/T 11806-1989 放射性物质安全运输规定

GB/T 11851-1996 压水堆燃料棒焊缝X射线照相检验方法

GB/T 12469-1990 焊接质量保证钢熔化焊接头的要求和缺陷分类

GB/T 12604.2-1990 无损检测术语 射线检测

GB/T 12604.8-1995 无损检测术语 中子检测

GB/T 12605-1990 钢管环缝熔化焊对接接头射线透照工艺和质量分级

GB/T 13161-1991 直读式个人 X和γ辐射剂量当量和剂量当量率监测仪

GB/T 13653-1992 航空轮胎X射线检测方法

GB/T 14054-1993 辐射防护用固定式X、γ辐射剂量率仪、报警装置和监测仪

GB/T 14058-1993 γ射线探伤机

GB 16357-1996 工业X射线探伤放射卫生防护标准

GB 16363-1996 X射线防护材料屏蔽性能及检验方法

GB/T 16544-1996 球形储罐γ射线全景曝光照相方法

GB 16757-1997 X射线防护服

GB/T 17150-1997 放射卫生防护监测规范 第1部分: 工业X射线探伤

GB/T 17589-1998 X射线计算机断层摄影装置影像质量保证检测规范

GB 17925-1999 气瓶对接焊缝 X射线实时成像检测

GB 18465-2001 工业γ射线探伤放射卫生防护要求

JB/T 5075-1991 射线照相用铅增感屏

JB/T 5453-1991 工业Χ射线图像增强器电视系统技术条件

JB/T 6220-1992 射线探伤用黑度计

JB/T 6221-1992 工业Χ射线探伤机电气通用技术条件

JB/T 6440-1992 阀门受压铸钢件射线照相检验

JB/T 7260-1994 空气分离设备铜焊缝射线照相和质量分级

JB/T 7412-1994 固定式(移动式)工业Χ射线探伤仪

JB/T 7413-1994 携带式工业Χ射线探伤机

JB 7788-1995 500kv以下工业Χ射线探伤机防护规则

JB/T 7902-1995 线型象质计

JB/T 7903-1999 工业射线照相底片观片灯

JB/T 8543.1-1997 泵产品零件无损检测 泵受压铸钢件射线检测方法及底片的等级分类

JB/T 8764-1998 工业探伤用Χ射线管 通用技术条件

JB/T 9215-1999 控制射线照相图像质量的方法

JB/T 9217-1999 射线照相探伤方法

JB/T 9402-1999 工业Χ射线探伤机性能测试方法


(4)声学方法

GB/T 1786-1990 锻制圆饼超声波检验方法

GB/T 2970-1991 中厚钢板超声波检验方法

GB/T 3310-1999 铜合金棒材超声波探伤方法

GB/T 4162-1991 锻轧钢棒超声波检验方法

GB/T 5193-1985 钛及钛合金加工产品超声波探伤方法

GB/T 5777-1996 无缝钢管超声波探伤检验方法

GB/T 6402-1991 钢锻材超声波检验方法

GB/T 6519-2000 变形铝合金产品超声检验方法

GB/T 7233-1987 铸钢件超声探伤及质量评级方法

GB/T 7734-1987 复合钢板超声波探伤方法

GB/T 7736-1987 钢的低倍组织及缺陷超声波检验法

GB/T 8361-2001 冷拉圆钢表面超声波探伤方法

GB/T 8651-2002 金属板材超声板波探伤方法

GB/T 8652-1988 变形高强度钢超声波检验方法

GB/T 11259-1999 超声波检验用钢对比试块的制作与校验方法

GB/T 11343-1989 接触式超声斜射探伤方法

GB/T 11344-1989 接触式超声波脉冲回波法测厚

GB/T 11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级

GB/T 12604.1-1990 无损检测术语 超声检测

GB/T 12604.4-1990 无损检测术语 声发射检测

GB/T 12969.1-1991 钛及钛合金管材超声波检验方法

GB/T 13315-1991 锻钢冷轧工作辊超声波探伤方法

GB/T 13316-1991 铸钢轧辊超声波探伤方法

GB/T 15830-1995 钢制管道对接环焊缝超声波探伤方法和检验结果的分级

GB/T 18182-2000 金属压力容器声发射检测及结果评价方法

GB/T 18256-2000 焊接钢管(埋弧焊除外) 用于确认水压密封性的超声波检测方法

GB/T 18329.1-2001 滑动轴承 多层金属滑动轴承结合强度的超声波无损检验

GB/T 18694-2002 无损检测 超声检验 探头及其声场的表征

GB/T 18852-2002 无损检测 超声检验 测量接触探头声束特性的参考试块和方法

JB 1152-1981 锅炉和钢制压力容器对接焊缝超声波探伤

JB/T 1581-1996 汽轮机、汽轮发电机转子和主轴锻件超声探伤方法

JB/T 1582-1996 汽轮机叶轮锻件超声探伤方法

JB/T 3144-1982 锅炉大口径管座角焊缝超声波探伤

JB/T 4008-1999 液浸式超声纵波直射探伤方法

JB/T 4009-1999 接触式超声纵波直射探伤方法

JB/T 4010-1985 汽轮发电机用钢制护环超声探伤方法

JB/T 5093-1991 内燃机摩擦焊气门超声波探伤技术条件

JB/T 5439-1991 压缩机球墨铸铁零件的超声波探伤

JB/T 5440-1991 压缩机锻钢零件的超声波探伤

JB/T 5441-1991 压缩机铸钢零件的超声波探伤

JB/T 5754-1991 单通道声发射检测仪 技术条件

JB/T 6903-1993 阀门锻钢件超声波检查方法

JB/T 6916-1993 在役高压气瓶声发射检测和评定方法

JB/T 7367.1—2000 圆柱螺旋压缩弹簧 超声波探伤方法

JB/T 7522-1994 材料超声速度的测量方法

JB/T 7524-1994 建筑钢结构焊缝超声波探伤

JB/T 7602-1994 卧式内燃锅炉T 形接头超声波探伤

JB/T 7667-1995 在役压力容器声发射检测评定方法

JB/T 8283-1995 声发射检测仪器 性能测试方法

JB/T 8428-1996 校正钢焊缝超声波检测仪器用标准试块
