浅析元器件X-Ray检测电子焊接制程应用

日期:2022-11-21 17:38:37 浏览量:146 标签: 焊接 元器件X-Ray检测

电子元器件检测其实是电子元件与电子器件的检测,电子元件是指生产时不更改成分的产品,不需要能源就能工作,如电阻、电容等。主要包括性能和外观质量,这两个因素直接影响元器件表面贴装组件的可靠性。本文收集整理了一些资料,期望能对各位读者有比较大的参阅价值。

首先应根据相关的标准和规格检查进来的组件,并应特别注意组件的性能,规格,包装等是否满足订购要求,是否满足产品性能指标的要求,是否满足要求。装配过程和装配设备生产,是否满足存储要求等。

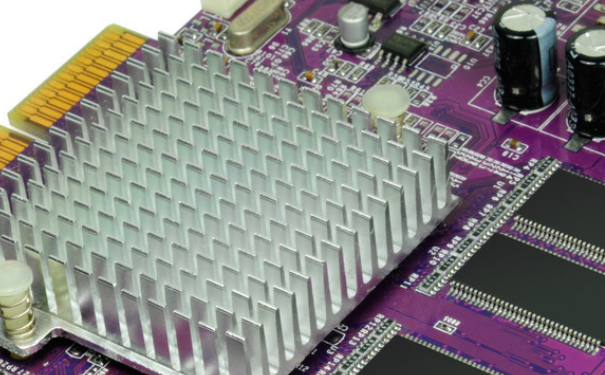

浅析元器件X-Ray检测电子焊接制程应用

组件引脚(电极端子)的可焊性是影响SMA焊接可靠性的主要因素。可焊性问题的主要原因是元件引脚的氧化。由于容易发生氧化,为确保焊接的可靠性,一方面,必须采取措施防止部件在焊接前长时间暴露在空气中,并避免长期存放等。另一方面,它们在焊接之前必须是可焊接的。可焊性测试的最原始方法是外观评估。基本测试程序是:将样品浸入助焊剂中,除去并除去多余的助焊剂,然后将其浸入熔融的焊料槽中。当浸没时间达到实际生产焊接时间的两倍时,将其取出进行目视评估。这种测试实验通常是用浸没测试仪进行的,可以按照规定准确地控制样品的浸没深度,速度和浸没停留时间。

表面组装技术是将组件安装在PCB表面上。因此,对SMT元器件组件的共面性有严格的要求。通常,它必须在0.1mm的公差范围内。该公差带由两个平面组成,一个平面是PCB焊接区域平面,另一个平面是组件引脚所在的平面。如果组件所有引脚的三个最低点的平面平行于PCB焊接区域的平面,并且每个引脚与平面之间的距离误差不超过公差范围,则可以进行安装和焊接请可靠地将其拔出,否则可能会导致焊接失败,例如假脚或脚缺失。

目前,所使用高精度贴装系统的企业一般都采购了X-RAY检测设备,快捷方便迅速的检测出合格的元器件,并剔除不符合要求的元件。有很多方法可以检测组件引脚的缺陷。最通用的方法是利用X射线检测设备,高精度的X-ray检测设备可以很清楚的看到元器件焊接的各种情况。

X射线照相术操作简单,显示直观。它是企业中最常用的无损检测方法之一,如今的X-RAY射线检测技术被广泛应用于SMT、LED、BGA、CSP倒装芯片检测,以及半导体、封装元器件、锂电池行业、电子元器件、汽车零部件、光伏行业、铝压铸模铸件、成型塑料、陶瓷制品等特殊行业的检测。

以上是创芯检测小编整理的元器件X-Ray检测相关内容,希望对您有所帮助。创芯检测是一家电子元器件专业检测机构,目前主要提供电容、电阻、连接器、MCU、CPLD、FPGA、DSP等集成电路检测服务。专精于电子元器件功能检测、电子元器件来料外观检测、电子元器件解剖检测、丙酮检测、电子元器件X射线扫描检测、ROHS成分分析检测。欢迎致电,我们将竭诚为您服务!
