关于集成电路的好坏判断检测方法总结

日期:2022-01-05 15:46:13 浏览量:363 标签: 集成电路

现在的电子产品往往由于一块集成电路损坏,导致一部分或几个部分不能常工作,影响设备的正常使用。那么如何检测集成电路的好坏呢?集成电路的好坏检测方法主要有目测法、感觉法、电压检测法、电阻检测法、电流检测法、信号注入法、代换法、加热和冷却法、升压或降压法和综合法。一起来看看关于集成电路的好坏判断检测方法总结吧!

通常一台设备里面有许多个集成电路,当拿到一部有故障的集成电路的设备时,首先要根据故障现象,判断出故障的大体部位,然后通过测量,把故障的可能部位逐步缩小,最后找到故障所在。

目测法就是通过眼睛观察集成电路外表是否与正常的不一样,从而判断集成电路是否损坏,其主要检修功底就是要看哪些外表是损坏的,正常的集成电路外表是字迹清晰、物质无损、表面光滑、引脚无锈等,损坏的集成电路外表是表面开裂、有裂纹或划痕,表面有小孔。缺角、缺块等。

感觉法就是通过人体的感觉体验集成电路是否正常。感觉主要有触觉、听觉和嗅觉。感觉法包括集成电路表面温度是否过热,散热片是否过热,是否松动,是否发出异常的声音,是香产生异常的味道,触觉主要是靠手去摸感知温度,靠手去播动集成电路感知牢固度。感知温度是根据电流的热效应判断集成电路发热是否不正常,即是否过热。集成电路正常温度在-30-85℃之间,而且,安装一般远离热源。影响集成电路温度的因素有工作环境温度、工作时间、芯片面积、集成电路结构、存储温度以及带散热片材料、面积等,过热往往从温升的速度、温度的持久和温度的峰值方面考虑。

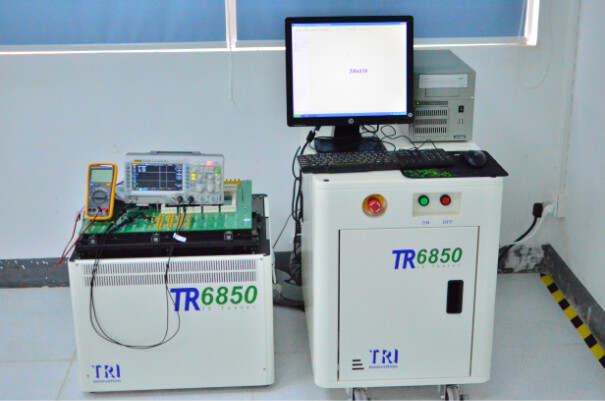

关于集成电路的好坏判断检测方法总结

电压检测法就是通过检测集成电路的引脚电压值后与有关参考值进行比较,从而得出集成电路是否有故障以及故障原因。电压检测法有两种数据,即参考数据和检测数据。电阻检测法就是通过测量集成电路各引脚对地正反直流电阻值和正常参考数值比较,以此来判断集成电路好坏的一种方法。此方法外为在线电阻检测法和非在线电阻检测法。

(1)在线电阻检测法是指集成电路与外围元器件保持相关电气连接的情况下所进行的直流电阻检测方法,其最大的优点就是无须把集成电路从电路板上焊下来。

(2)非在线电阻检测法就是通过对裸集成电路引脚之间电阻值的测量,特别是对其他引脚跟其接地引脚之间的测量。它最大的优点是受外围元器件对测量的影响这一因素得以消除

电流检测法就是通过测量集成电路的各引脚的电流,其中以检测集成电路电源端的电流值为主的一种测量方法,因测量电流需要把测量仪器串联在电路上,所以应用不是很广泛。

同时,测电流可以通过测电阻与电压,再利用欧姆定律进行计算得出电流值信号注入法是指通过给集成电路引脚注人测试信号(包括干扰信号),进而通过电压、电流、波形等反映来判断放障的一种方法,此方法关键之一就是用合适的信号源。信号源可以分为专用信号源和非专用信号源。对于维修人员来说,非专用信号源实用性强。非专用信号源可以采用万用表信号源和人体信号源。

代换法就是用好的集成电路代用所怀疑坏的集成电路的一种检修方法,它最大的优点是干净利索、省事。在用此方法时需要注意以下几个问题。

(1)代换法分为直接代换法和间接代换法。

(2)尽量采用原型号的集成电路代换

(3)代换集成电路有时需要注意尾号的不同所代表的含义不同。

(4)代换的集成电路需要注意封装形式。

(5)代换的集成电路所要安装的散热片安装是香正确。

(6)在没有判断集成电路的外围电路元器件是否损坏之前,不要急于代换集成电路,否则会使代换上去的集成电路再次损坏。

(7)所代换的集成电路保证是好的,否则便使检测工作陷人死胡同。

(8)如果进行试探性代换,最好有保护电路。

(9)拆除坏的集成电路要操作正确,拿新的集成电路时要注意消除人身上的静电。加热法是怀疑集成电路由于热稳定性变差,在正常工作不久时其温度明显异常,但是又没有十足的把握,这时用一定温度的物体对其辐射热,使其出现明显的故障,从而判断集成电路损坏,加热的工具可以用电烙铁烤、用电风吹机吹,烤和吹的时间不能太长,但是不要对每个集成电路都这样进行检测。另外,对所杯疑的集成电路如果加热了也不见故障出现,则应考虑停止加热。

关于集成电路的好坏判断检测方法总结

冷却法就是对集成电路的温度进行降温,使故障消失从而判断所降温的集成电路损坏的一种检修方法,冷却的物质或工具可用95%的酒精、冷吹风机,不能够用水或油冷却。对所杯疑集成电路的电源电压数值的增加,就是升压法。升压法一般是在故障(某个元件阻值变大)把集成电路的电源接低时才采用的一种方法,否则较少采用。而且升压也不能够过高,应在集成电路电源允许范围内。

对集成电路电源电压的数值减少,就是降压法。集成电路一般工作于低电压下,如果采用了低劣集成电路或其他原因引起集成电路工作电压过高以及引起集成电路自激,为了消除故障可以采用降压法。降压法一般是采用电源端串接电阻法、电源端串联二极管法,以及提高电源电压法。提高电源电压在实际检修过程中较少采用,原因是这种方法无论是外接电源还是改变集成电路电源线的引进路路径,都比较费工费时,但不管是升压法还是降压法电压都要在极限电压以内。

根据实际检修经验,在路检测集成电路内部直流等效电阻时可不必把集成块从电路上焊下来,只需将电压或在路电阻异常的脚与电路断开,同时将接地脚也与电路板断开,其它脚维持原状,测量出测试脚与接地脚之间的R内正反向电阻值便可判断其好坏。但需要注意,尽量使用安全、简单、易行、经济、可靠、快速的方法以及这些方法的组合。在检测时要认真分析,灵活运用各种方法,摸索规律,做到快速、准确找出问题所在。
