PCBA中X-ray检测技术的应用

日期:2021-09-16 16:08:00 浏览量:832 标签: X-射线检测 X-Ray检测

X-ray检测技术如何更好地应用于PCBA?首先让我们了解一下PCBA行业的发展。伴随着高密度封装技术的发展,测试技术也面临着新的挑战。许多新技术也不断出现,以应对新的挑战。X-ray检测技术是一种非常重要的方法,通过X-ray检测,可以有效控制BGA的焊接和组装质量。目前,X-ray检测系统不仅用于实验室分析,也用于许多生产行业。PCBA行业就是其中之一。X-ray检测技术在某种程度上是保证电子组装质量的必要手段。

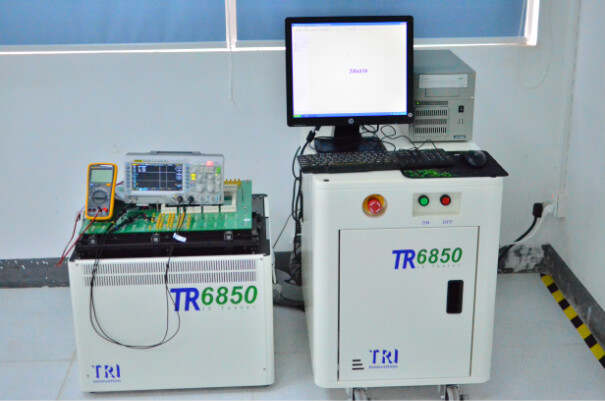

PCBA中X-ray检测技术的应用

PCBA封装是什么?

PCBA的处理过程非常复杂,包括PCB板处理、零件采购检验、SMT贴片组装、DIP插件、PCBA测试等重要过程。PCBA检验是整个PCBA过程中最关键的质量控制环节,它决定了产品的最终性能。总之,这是SMT和DIP插件上PCB空白板的整个生产过程。

PCBA封装检查

PCBA电路板组装后的功能测试通常称为FVT(功能验证测试)或FCT(功能测试)。目的是捕捉组装不良的电路板,并通过模拟电路板进行安装。组装整机时,进行全功能测试,在组装整机前捕捉所有有缺陷的电路组装板,以免组装整机后发现缺陷,必须完全拆除。重组会浪费工作时间和材料损失。

PCBA焊料

PCBA焊料:英文名PseudoSoldering,一般是焊点氧化或杂质、焊接温度差、方法不当造成的。本质是焊料和管脚之间有隔离层。它们没有完全接触在一起。肉眼一般看不到它们的状态。但其电气特性不导通或导通不良,影响电路特性。X-RAY检测设备的检测需要X-RAY检测设备。

PCBA气泡

在PCBA电路板上焊接SMT时,BGA焊球中不可避免地会出现一些气泡。这就是为什么叫焊球孔。行业对焊球气泡区的尺寸有规定的标准,以确保产品投入使用时避免或减少缺陷、故障和不可用的可能性。同样,由于肉眼无法直接看到缺陷,检测PCBA气泡的常用方法仍然是使用x光检测设备。

x射线性能

由于其短波长和高能量,x光只被材料部分吸收,大多穿过原子间隙,表现出强大的穿透能力。x光穿透物质的能力与x光光子的能量有关。x光波长越短,光子能量越大,穿透力越强。x光的穿透能力也与物质的密度有关,差分吸收的性质可以用来区分不同密度的物质。

X射线检测设备与PCBA的关系

x光检测设备的主要功能是对电子元件进行无损检测。x光检测设备可对大型、高密度印刷电路板组件(PCBA、印刷电路板组件)进行无损检测,确保PCBA电路板的质量。另外,只有PCBA对电子组件的投资可能很高。当最终测试一个单元时,它可能达到25000美元。因为成本如此之高,与过去相比,发现和修复装配问题现在是一个更重要的步骤。今天更复杂的组装大约是18平方英寸和18层。顶部和底部有2900多个组件;它包含6000个电路节点;有2000多个焊点要测试。

就PCBA行业而言,BGA的检测越来越受到重视,X-ray检测是保证这类器件在PCBA组装过程中不可见焊点质量的重要工具。这是因为x-ray检测技术可以穿透封装,直接检测焊点的质量。由于半导体产品组件的封装方式日益小型化,需要更好的X-ray检测设备来保证产品组件小型化检测的需求。
