编程烧录:什么因素会影响编程器烧录芯片的稳定性?

日期:2021-09-10 14:22:03 浏览量:841 标签: 编程烧录 芯片烧录

烧录器英文名为PROGRAMMER,有人叫WRITER,更早期有人叫BURNER,这种机器是用来烧录[PROGRAM]一种称为可烧录的IC[PROGRAMABLE IC],烧录这些IC内部的资料,造成不同的功能。在线烧录,集烧录与测试一体,得到了越来越多的人重视。为了加快烧录的效率,往往会制作烧录工装或夹具,而工装、夹具与编程器之间需要比较长的接线,接线越长,信号衰减越快,烧录不良率也随之增加,本文将介绍如何改善接线过长导致编程失败或不稳定等一系列问题。

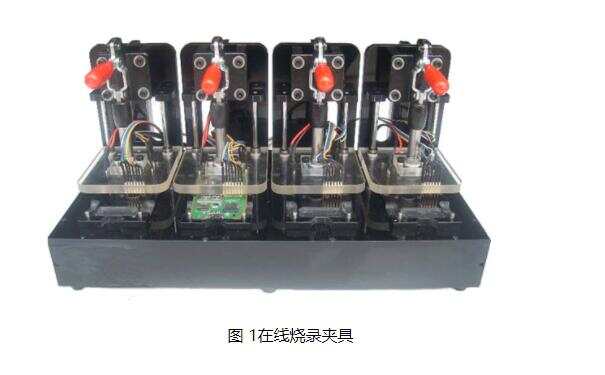

在线烧录夹具

一、增加屏蔽层,防止电磁干扰、静电干扰

编程器作为一款与芯片密切通讯的工具,对电磁干扰较为敏感。烧录环境一般为工厂车间,大功率的设备,使得电磁干扰较为严重,为了降低电磁干扰,我们可以在烧录线上增加屏蔽网,或者选择屏蔽功能的线,如屏蔽电缆,网线等,另外操作时最好穿戴静电手套,以防止静电干扰。

二、选择导电能力强的线

信号传输的完整性与线的材质、长度、粗细有关,可以选择更粗的,导电能力更强的线,好的材质可以减少内阻,降低信号损耗,如纯铜线、镀金线、镀银线等。

金属电阻率

三、降低通讯频率

通讯频率是信息传输的重要参数,频率越高传输速度越快,但信号的衰减会随着频率的增加而增加,并且随着传输距离的增加而迅速衰弱,因此接线较长时,可以适当的降低通讯频率,以增加通讯的稳定性。

四、在关键信号线上接上拉或下拉电阻

有些芯片的编程接口,本身驱动能力较弱,需要在接口上增加适当的上拉或下拉电阻,以增强驱动能力,如IIC、SWIM接口需要在数据线上接强上拉电阻,汽车钥匙芯片PCF79xx、NCF29xx等需要在时钟线上接下拉电阻等等。

五、选择驱动能力强的编程器

编程器管脚的驱动能力,将直接影响接线的长度,市面上的一些支持在线的编程器,直接引出内部控制芯片的IO口或FPGA的管脚作为编程信号的输入与输出,其驱动能力较弱,当用户的接线比较长(一般大于30cm)时,就会出现信号失真,导致编程不稳定。编程器选择时需要选择专业的在线编程器,如致远电子P800isp编程器,通过多路的信号增强处理,增加编程器的驱动能力,解决了接线过长的一系列问题。

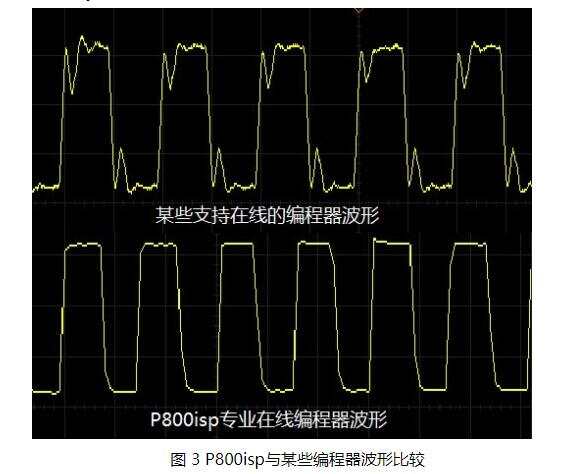

P800isp与某些编程器波形比较

总而言之,每种芯片基本都拥有自己的一套加密方法,我们只要在烧录完成后,及时给芯片加密,就能在一定程度上保障代码的安全性和稳定性。如您有任何元器件检验测试的相关需求,欢迎致电创芯检测,我们将竭诚为您服务!
