X-ray检测设备组成结构、工作原理及应用领域

日期:2021-05-10 17:29:00 浏览量:1929 标签: X-射线检测 X-Ray检测

针对现代电子组装业发生的巨大变化,工艺要求更高、产品可靠性越来越受重视、投资规模越来越大,对于生产检测设备的要求越来越高。X光射线的发现与发展为工业无损检测提供了新途径,它的出现也顺利的成为现代工业生产实现质量检测、质量控制、质量保证的一种手段。下面我们一起来了解X-ray检测设备组成结构、工作原理及应用领域。

在所有的X-ray射线检测仪器组成结构

1、X射线管:X-ray射线 检测仪中有一个最核心的部件,那就是X射线管。这个X射线管主要产生X 射线,通过X射线的原理知道,它可以透过工件对检测体的内部进行观察。

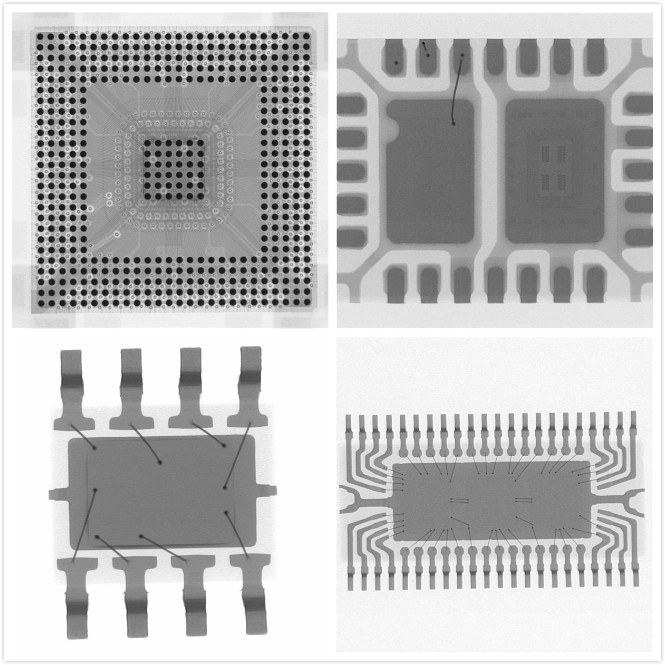

2、图像接收装置:图像接收装置可以捕捉到穿过样板的X 射线并转换为可以呈现在使用者眼前的图像 如 可以清晰的看到图像的BGA 焊点、瑕疵以及铸件的裂纹等缺陷。

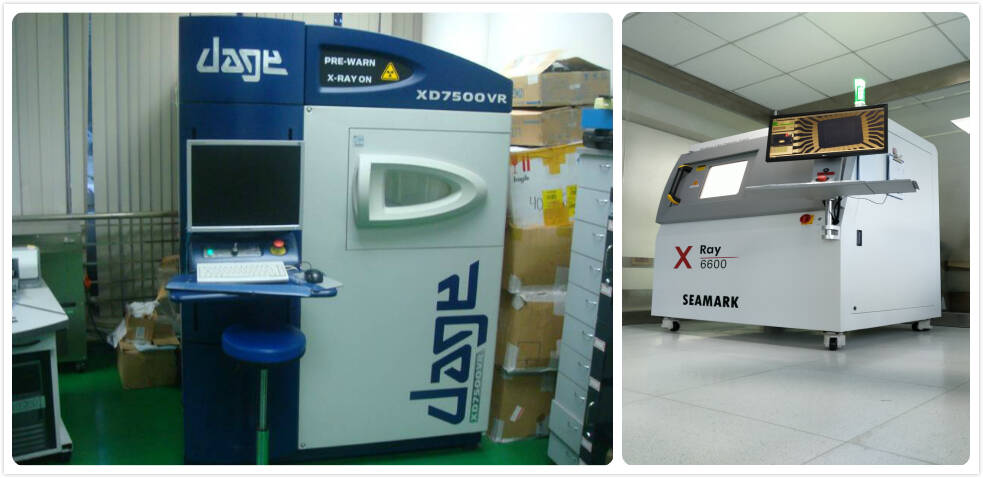

X-ray检测设备组成结构、工作原理及应用领域

3、机器架构:架构是支撑X-ray射线检测仪的主要部分。这一部分决定了X-ray射线检测仪的测量行程以及使用的便捷性等。

X-ray检测设备组成结构、工作原理及应用领域

4、软件及计算机控制系统:软件控制是X-ray射线检测仪的灵魂。

X-RAY检测技术为SMT生产带来了新的变革,首先让我们先了解下X射线检测原理

X-ray检测设备组成结构、工作原理及应用领域

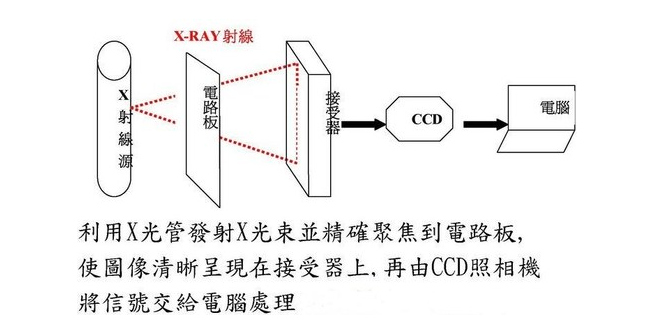

所有的X-RAY检测设备,原理基本都是X-射线投影显微镜。在高压电的作用下,X 射线发射管产生 X 射线通过测试样品(例如 PCB板,SMT等),再根据样品材料本身密度与原子量的不同,对 X 射线有不同的吸收量而在图像接收器上产生影像的。测量工件的密度决定着X光的强弱,密度越高的物质阴影越深。越靠近X 射线管阴影越大,反之阴影越小,这也就是几何放大率的原理。当然,不仅工件的密度对X光的强弱有影响,也可以通过控制台上的电源的电压和电流来调整X射线光的强弱。操作者可以根据成像的情况,还可以自由调整成像的情况,比如 图像的显示大小,图像的亮度和对比度等等,还可以通过自动导航功能自由的调整和检测工件的部位。

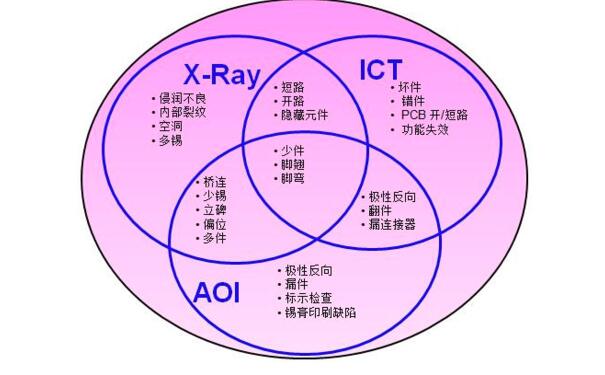

X-ray检测设备组成结构、工作原理及应用领域

X-ray应用领域:X光射线的发现与发展为工业无损检测提供了新途径,它的出现也顺利的成为现代工业生产实现质量检测、质量控制、质量保证的一种手段。如今,X光射线无损检测技术,主要用于SMT、LED、BGA、CSP倒装芯片检测,半导体、封装元器件、锂电行业,电子元器件、汽车零部件、光伏行业,铝压铸模铸件、模压塑料,陶瓷制品等特殊行业的检测。
