电特性检测报告:KSZ8873MLLI测试

日期:2021-08-19 13:05:27 浏览量:1272 作者:创芯在线检测中心

型号 :KSZ8873MLLI

器件品牌 :Microchip

器件封装 :64-lead LQFP

样品数量 :5 片

检测数量 :5 片

收样日期 :2021/08/11

测试日期 :2021/08/16 13:30 - 2021/08/16 17:40

测试项目:

电特性测试、高低温试验

测试方法及测试设备

1.1 测试标准:

MIL-STD-883L-2019 

GJB 128A-1997

1.2 恒温箱

设备规格: JW-2001

1.3 功能测试设备

半导体管特性图示仪 XJ4822:

用示波管显示半导体器件各种特性曲线,并测量其静态参数,用于测量晶体管,二极管,MOSFET 和其他半导体器件。 最大集电极电压高达3KV(可选) 步进电压±10V +△VB ±5V,内部电阻低,特别适用于测试大功率VMOS器件。

1.4 检测环境

环境温度: 25±5℃

环境相对湿度: 45%-65%RH

1.5 检测依据

《Microchip KSZ8873MLL》: https://www.semiee.com/file/Microchip/Microchip-KSZ8873.pdf

电特性测试:

电特性测试

高低温试验:

测试步骤:

1、常温测试电特性是否合格;

2、150 度高温持续一小时,取出后测试电特性是否合格;

3、-55 度低温放置一小时,取出后测试电特性是否合格;

高低温试验

1.芯片描述

高级开关功能 综合配置寄存器 支持优先 QoS/CoS 数据包 每个端口,802.1p 和基于 DiffServ 经过验证的集成 3 端口 10/100 以太网交换机 开关监测功能 低功耗

2.封装尺寸

封转尺寸

封转尺寸

3.来料信息

来料信息

来料图片

4.高低温试验

测试步骤:

1、常温测试电特性是否合格;

2、150 度高温持续一小时,取出后测试电特性是否合格;

3、-55 度低温持续一小时,取出后测试电特性是否合格;

高低温试验程序设定如下:

高低温试验程序设定

5.电特性测试

依据标准:GJB 128A-1997

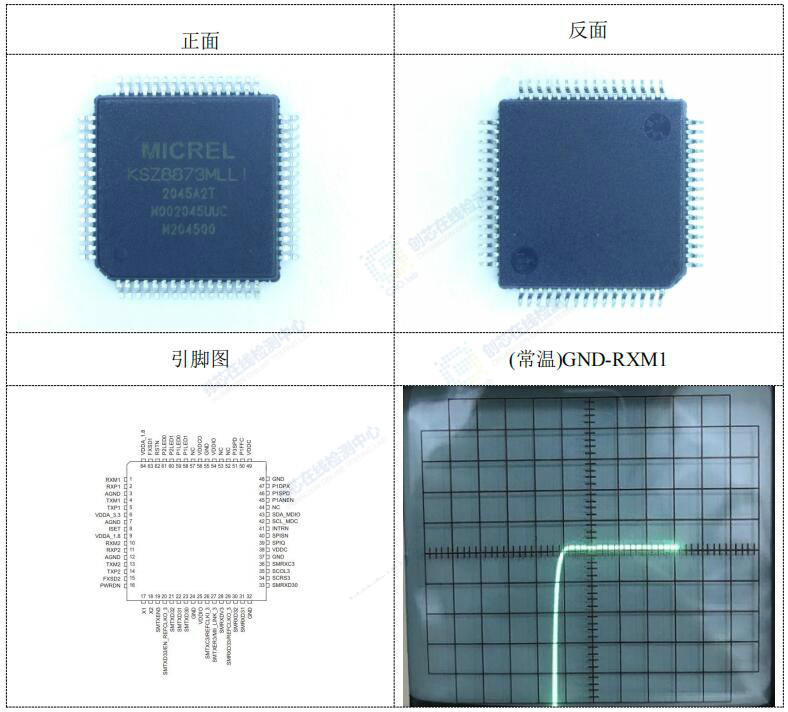

使用半导体管特性图示仪验证芯片管脚电特性曲线,通过开路/短路测试检查芯片是否损坏。

电特性测试

电特性测试

电特性测试

电特性测试

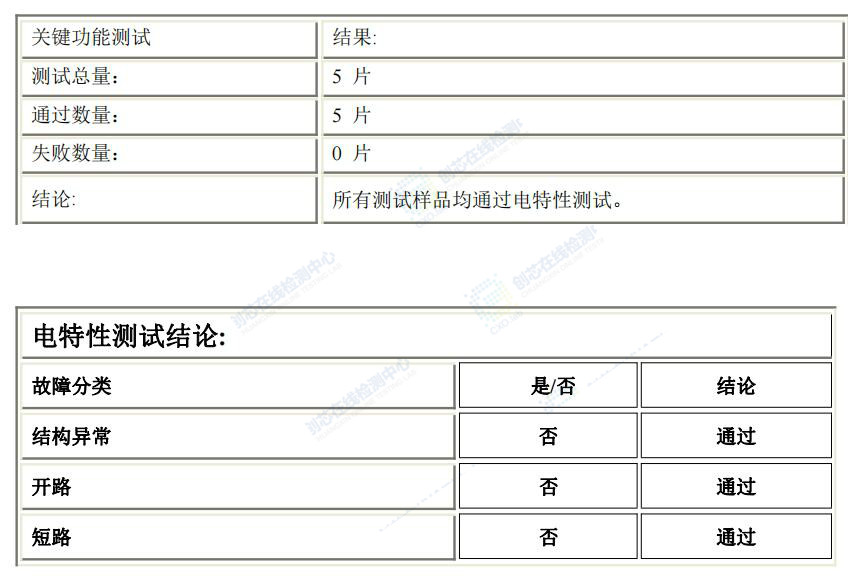

电特性测试结论:

电特性测试
